IMPORTANCIA DE LA GRÁFICA. CURVA FLUJO-VOLUMEN

Curva FV Normal f

La curva flujo-volumen representa gráficamente los flujos espiratorios por lo que permite apreciar claramente el máximo flujo desarrollado por el paciente o flujo pico (PEF). Este nos da idea clara del esfuerzo realizado. De ese modo, si no se ve un claro pico en la curva de flujo la espirometría no es valorable y es preciso repetirla.

Es necesario analizar el descenso de la curva. Un descenso normal es recto o ligeramente convexo al principio, sin artefactos que interrumpan o alteren el trazado y con un final suave hacia el eje de abscisas, el de volumen. El punto donde se corta este eje corresponde al máximo volumen expulsado por el paciente, la capacidad vital forzada o FVC.

Patrón obstructivo

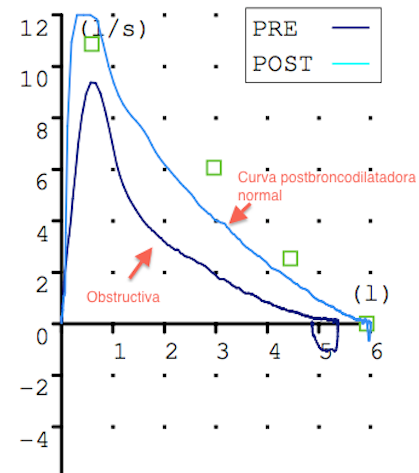

Curva FV Obstructiva

En un patrón obstructivo el descenso de la curva desde el flujo pico es claramente cóncavo.

Patrón restrictivo

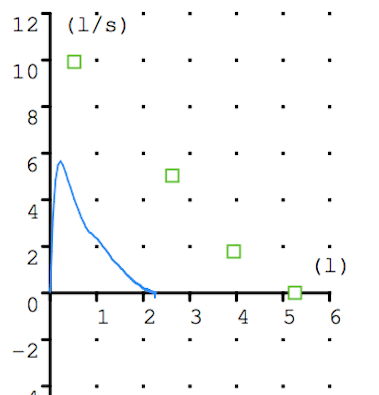

Curva FV Restrictiva

En un patrón restrictivo la curva será globalmente pequeña pero de morfología normal. Al ser reflejo de patología donde los volúmenes pulmonares funcionantes están disminuidos (enfermedades pulmonares restrictivas) el punto de corte en el eje de abscisas será anterior de forma clara a la marca de la curva teórica de referencia para nuestro paciente (en nuestro espirómetro marcado con un cuadrito verde sobre el eje de abscisas)

Patrón Mixto

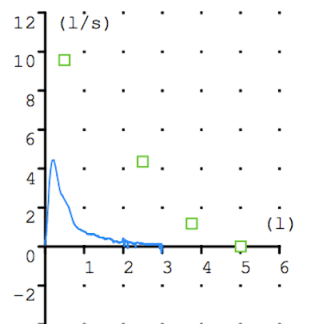

Curva FV Mixto

En un patrón mixto tendremos una curva de pequeño tamaño y cóncava en su descenso desde el flujo pico.
